工業生產中，往往需要蒸發大量水分，這就會消耗大量能源加熱水產生蒸汽。為了減少加熱蒸汽消耗，經常使用多效蒸發器。一般常見于化工、食品、醫藥等工作中，今天小編和大家一起聊聊多效蒸發器工作原理。
一、多效蒸發器簡介
蒸發是將讓部分溶劑從溶液中排出，使溶液濃度增加，溶液中的溶質沒有發生相變（液相），而結晶過程則是通過將飽和溶液冷卻、蒸發，或投入晶種使溶液溶質結晶析出（固相）。進行蒸發操作的設備被稱為蒸發器。

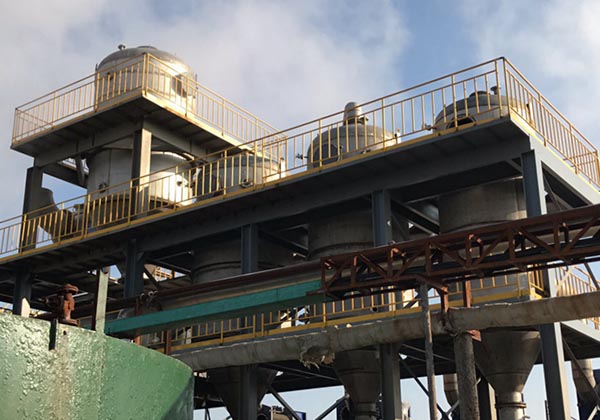

多效蒸發器是由多個蒸發器串聯組合而成的換熱系統。將幾個蒸發器串聯運行的蒸發器操作，使蒸汽熱能得到多次利用，從而提高熱能的利用率。
多效蒸發器的原理是通過鮮蒸汽驅動一效產生蒸發，再利用一效產生的二次蒸汽來驅動下一效蒸發，以此來達到節能的目的。末效的二次蒸汽通過冷凝器冷凝。
二、多效蒸發器工作原理
將加熱蒸汽通入一效蒸發器，則溶液受熱而沸騰，而產生的二次蒸汽其壓力與溫度較原加熱蒸汽（即生蒸汽）為低，但此二次蒸汽仍可設法加以利用。
在多效蒸發器中，可將二次蒸器當作加熱蒸汽，引入另一個蒸發器，只要后者蒸發室壓力和溶液沸點均較原來蒸發器中的為低，則引入的二次蒸汽即能起加熱熱源的作用。同理，第二個蒸發器新產生的新的二次蒸汽又可作為第三蒸發器的加熱蒸汽。這樣，每一個蒸發器即為一效，將多個蒸發器連接起來一同操作，即組成一個多效蒸發系統。加入生蒸汽的蒸發器稱為第一效，利用第一效二次蒸汽加熱的成為第二效，依次類推。
三、多效蒸發器具體設備組成
多效蒸發器設備選型：一效加熱器、二效加熱器、三效加熱器、蒸發器、預熱器、分離器、進料泵、出料泵、循環泵、冷凝器、冷卻結晶器、工藝配件。
四、多效蒸發器加料流程
1、并流加料蒸發流程
溶液和蒸汽的流向相同，都由一效順序流至末效，稱為并流加料法。
并流加料蒸發流程，溶液在效間的輸送可以利用效間的壓差，而不需要泵送。同時，當前一效溶液流入溫度和壓力較低的一效時，會產生蒸發（閃蒸），因而可以多產生一部分二次蒸汽。此種操作簡便，工藝條件穩定。
2、逆流加料蒸發流程
溶液和蒸汽的流動方向相反，稱為逆流加料法。
溶液在效間的流動是由低壓流向高壓，由低溫流向高溫，必須用泵輸送，故能量消耗大。此外，各效（末效除外）均在低于沸點下進料，沒有自蒸發，與并流法相比，所產生的二次蒸汽量較少。
3、平流加料蒸發流程
原料液平行加入各效，完成液亦分別自各效排出。蒸汽流向由一效流至末效，料液則每效單獨進出，稱為平流加料法。伴有結晶析出的蒸發過程宜采用此流程。
